污衣被服收集系統

　　由管道系統和電子控制系統組成

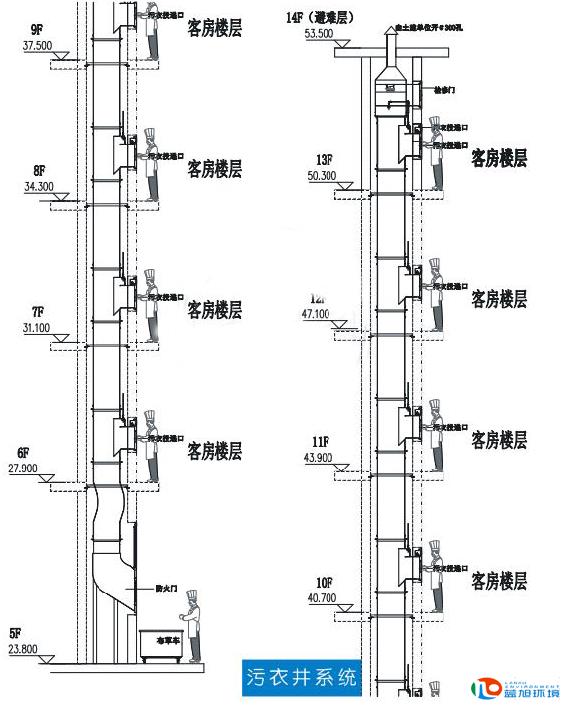

　　一、管道系統
　　整個管道系統是有由：不銹鋼主管道、排氣管、投放口、排放口、檢查口、水平轉換設備、消毒設備等部分組成。
　　二、電子控制系統
　　◇電子控制系統基于操作安全要求，采用模塊化系統。系統具有總控、互鎖、狀態顯示、消防聯動等功能，并且功能可以擴展。
　　◇總控箱安裝在被服收集間，采用觸摸液晶操作屏，顯示系統使用狀態，并設置系統開關鍵、互鎖鍵、管道消毒、門吸控制鍵。
　　◇在工作人員集中收集被服時，可手動關閉排放門，以防止被服滑出時砸傷工作人員。
　　◇互鎖功能：每次只可使用一個投放門，即有一個投放門打開，其余樓層投放門不可打開。
　　◇消防聯動功能：總控箱要與消防控制中心聯動，有報警時，系統將自動關閉，同時防火閥關閉，排放門自動關閉，未打開的投放門將被鎖住，若有未關閉的投放門，報警提示。
　　◇投放門使用帶鑰匙的電插鎖，通電時開鎖，符合節能要求。在投放門上方用指示燈顯示系統當前狀態，可以刷卡開門。
　　◇防火閥：與消防控制中心連動，配有70度熔斷絲,手動復位。
