各系統設計及功能要求:

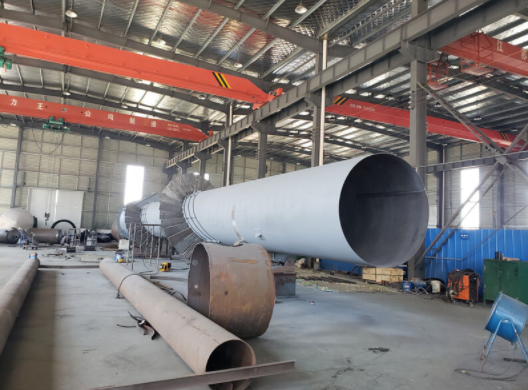

主槽體 內直徑:550毫米 材質:5毫米304級別不銹鋼板 制造:投物口設有45度的斜滑道,確保布草不受磨損的情況下滑進主槽體槽管內。投物口與主槽體焊接而成,其材質和厚度與主槽體相同。 結構:污衣井系統由槽筒式管道接合而成,每段管道連接方式,插式連接。 在每一樓層,主槽體均以鋅鐵支架及螺栓固于地臺或結構上。 主槽體管道內側打磨光滑,不會有任何異物設置于管內,以避免導致布草滑落時受到不必要的損害,阻礙或依附在管壁上。 通道頂端和底部排放口安裝噴淋頭 污衣槽垂直管道壽命不低于30年

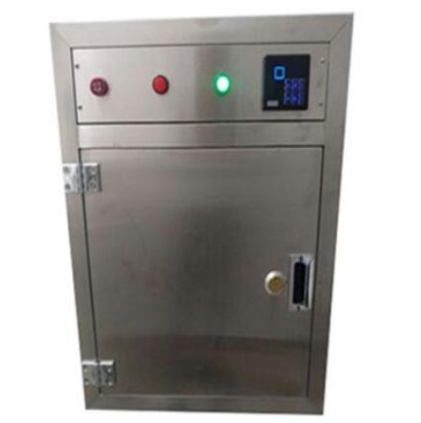

2、投物門物衣投物門由不銹鋼門板和門框組成 材質:5mm304不銹鋼板,尺寸:500mm*500mm 投物門必須適當?shù)匕惭b及用螺栓穩固于投物口上。 投物門為側開式方便人手操作,有90°定位功能,配有把手,能自動關閉,配有鑰匙。各層投物門配有電鎖控制裝置,當一個投物門打開時其他的投物門將不能打開。投物門符合中國消防防火條例及標準,有不少于1.5小時耐火等級。 投物門設計按鍵或刷卡式開門,具有狀態指示燈。 投物門的表面和邊緣需平滑,無任何尖銳物或?qū)σ挛镌斐蓳p失的障礙物在主槽管內。
3、檢查門檢查門設在污衣槽上方的一層。 材質:5mm304不銹鋼板,尺寸:500mm*500mm 檢查門裝有帶鑰匙的機械鎖 檢查門符合中國消防防火條例及標準,有不少于1.5小時耐火等級。 檢查門可對頂部消防噴淋頭、煙霧探測器進行維修。 4、排放裝置 排放裝置由具有反沖的頂部排放筒和自動防火排放門組成 排放筒的頂部鋼板由至少3mm厚不銹鋼板制成,出口切面面積須比主槽管口大,頂部由鋅鐵支架支撐,排放口距地面1.2米 排放門由105mm304不銹鋼制作,尺寸:700mm*800mm有不少于1.5小時耐火等級。 排放門參與污衣槽電控箱聯動,在沒有手動關閉的情況下保持 門開啟狀態:遇有火警,防火門自動將出口封閉。
4、排氣管內直徑:250毫米 內料:5毫米厚304不銹鋼 裝配:槽管豎直的接縫經焊接及打磨光滑。 排氣管由鋅鐵支架固定,并接駁至室外或外墻預留的百葉處。 并在排氣管適當位置安裝70°C熔斷絲,手動復位,與消防控制中心聯動。風機參數。220V50HZ90W。 6、消防功能 所有污衣物門參與互鎖,火警時全部關閉。 每扇門上都裝有把手,閉門器,防火密封條及電插鎖 污衣槽底部的不銹鋼防火門平時可以常開,但有火警時自動關閉,并與消防控制中心聯動。 污衣槽內在頂部安裝噴淋頭(污衣槽施工單位只預留條件,配合消防施工單位來完成) 物衣槽 頂部安裝煙感探測器(污衣槽施工單位只預留條件,配合消防施工單位來完成)。
